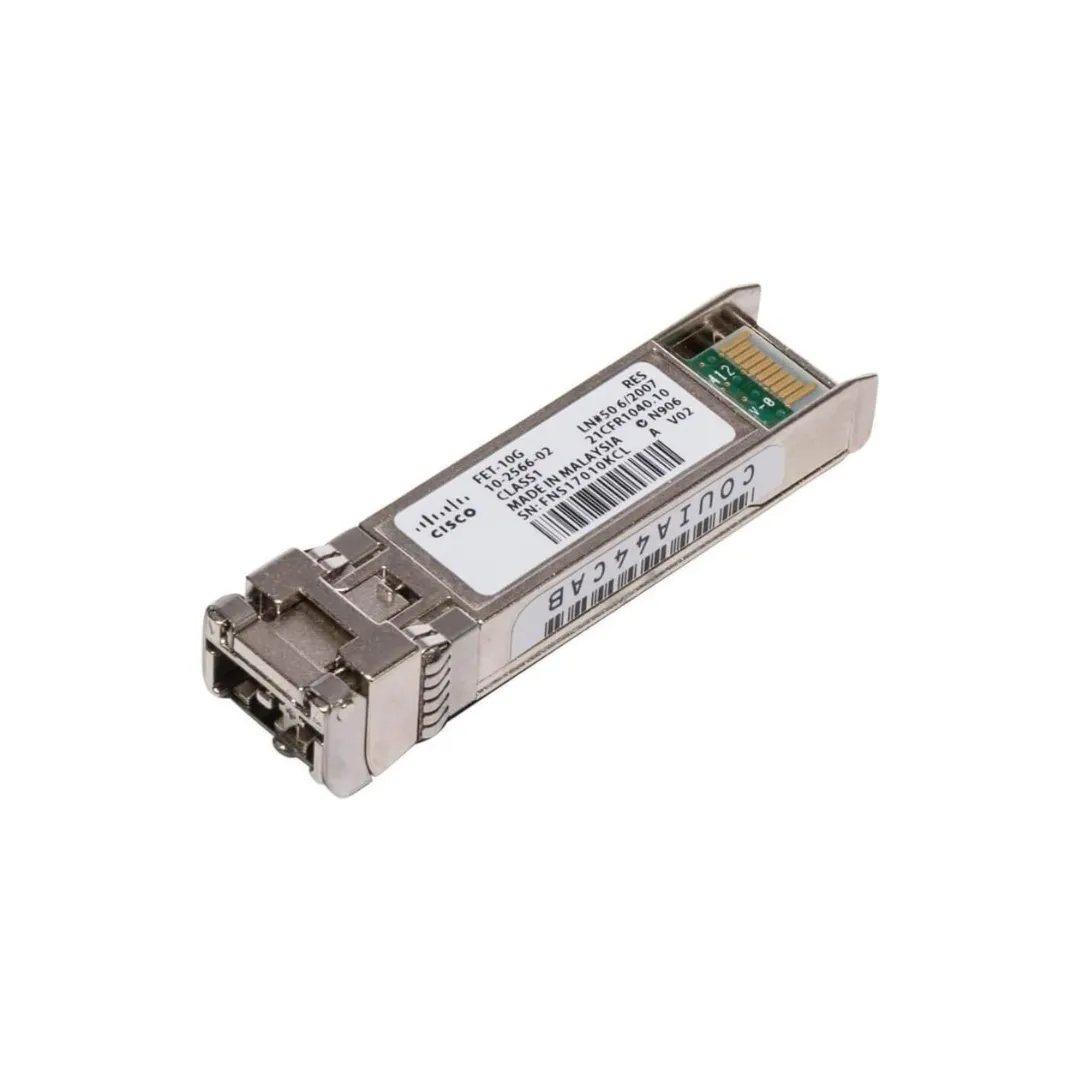

Module Cisco SFP-10G-SR
Le module Cisco SFP-10G-SR est le standard industriel pour les connexions Ethernet 10 Gigabits à courte distance. Il est conçu pour maximiser la bande passante dans les centres de données et les armoires de réseaux locaux.
Ce module est idéal pour les liaisons « Uplink » entre vos switchs. Pour obtenir les meilleures performances, il est fortement recommandé d’utiliser des jarretières optiques de type OM3 (Turquoise) ou OM4 (Magenta).
Attention : Ce module n’est pas compatible avec la fibre monomode (câbles jaunes). Pour la fibre monomode, il vous faudrait le modèle SFP-10G-LR.
Description
Distances de Liaison Supportées
La portée du module dépend directement de la qualité (bande passante modale) de la fibre multimode (MMF) utilisée :
| Type de Fibre | Bande Passante Modale (MHz*km) | Distance Maximale |
| FDDI-grade | 160 | 26 mètres |
| OM1 (62.5/125μm) | 200 | 33 mètres |
| OM2 (50/125μm) | 500 | 82 mètres |
| OM3 (50/125μm) | 2000 | 300 mètres |
| OM4 (50/125μm) | 4700 | 400 mètres |
Spécifications Optiques
-
Longueur d’onde : 850 nm.
-
Type de laser : VCSEL (Vertical Cavity Surface Emitting Laser).
-
Puissance de transmission (Tx) : -7,3 dBm (min) à -1,0 dBm (max).
-
Sensibilité du récepteur (Rx) : -9,9 dBm (max).
-
Connecteur : Double LC (LC Duplex).
Caractéristiques Physiques et Électriques
-
Format : SFP+ (Small Form-factor Pluggable Plus).
-
Débit : 10 Gbps (10.3125 Gbps).
-
Consommation d’énergie : Typiquement inférieure à 1W.
-
Échangeable à chaud : Oui (Hot-swappable), permet l’installation sans éteindre l’équipement.
-
Support DOM (Digital Optical Monitoring) : Oui, permet de surveiller la température, le courant du laser et la puissance optique en temps réel.
Environnement et Certification
-
Température de fonctionnement : 0°C à 70°C (32°F à 158°F).
-
Conformité aux normes :
-
IEEE 802.3ae (10GBASE-SR).
-
SFF-8431 et SFF-8472.
-
Sécurité Laser Classe 1 (conforme IEC 60825-1).
-
